آلة قطع الأنبوب الأوتوماتيكية SC-4-1000A بدون رقاقة

العودة

  • آلة قطع الأنبوب الأوتوماتيكية SC-4-1000A بدون رقاقة
  • آلة قطع الأنبوب الأوتوماتيكية SC-4-1000A بدون رقاقة
  • آلة قطع الأنبوب الأوتوماتيكية SC-4-1000A بدون رقاقة

الميزات

المعلمات الأساسية

فيديو

تطبيقات الصناعة

اتصل بنا

الميزات

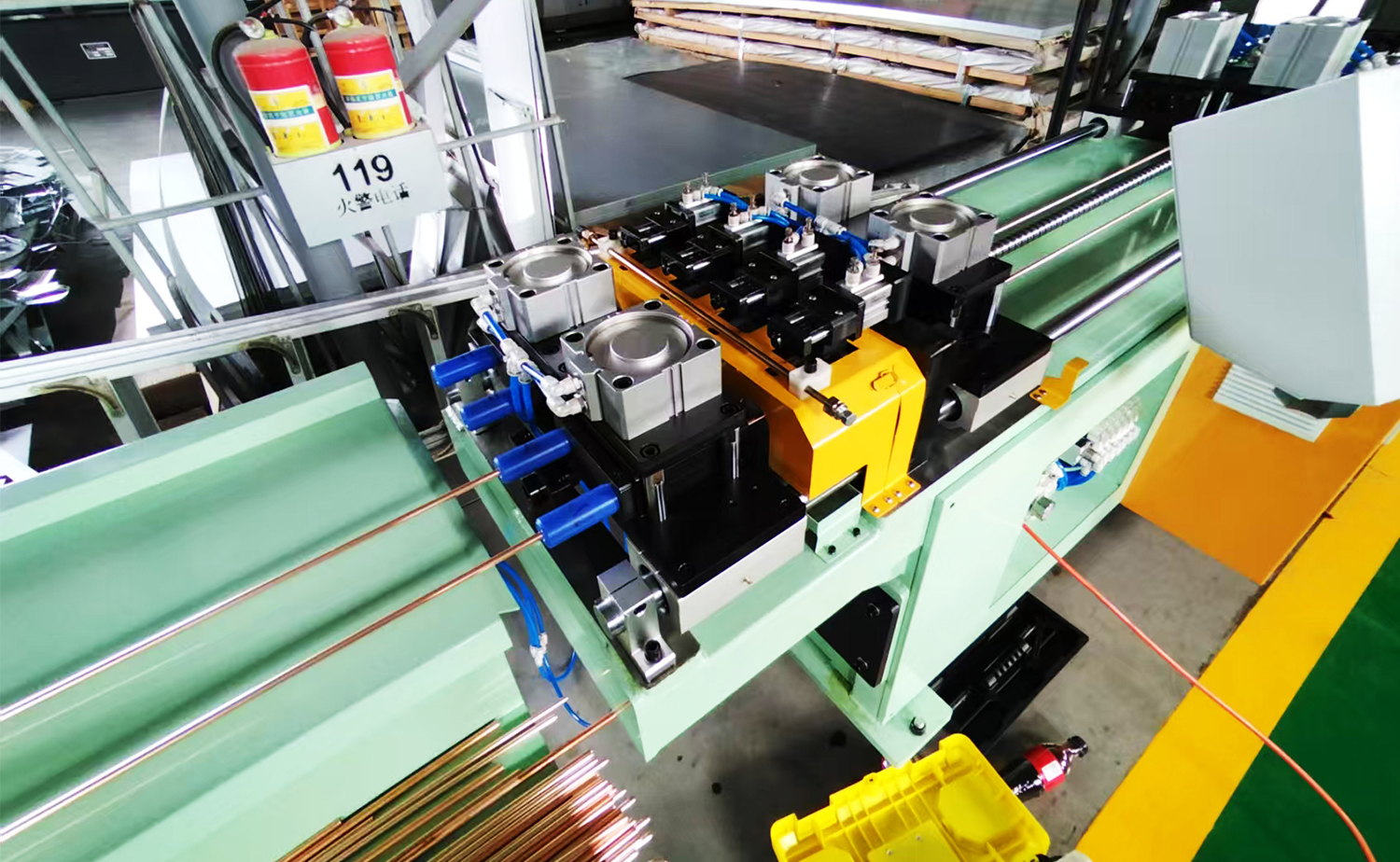

1. تصميم قالب التثبيت المكون من ثلاثة أجزاء يقلل بشكل فعال من تشويه الأنبوب، مما يوفر سطحًا نظيفًا وناعمًا للحصول على أفضل النتائج.
2. مع التركيز الدقيق، تضمن الآلة محاذاة ممتازة، مما يساهم في اللحامات عالية الجودة في مراحل المعالجة اللاحقة.
3.باستخدام تكنولوجيا القطع بدون شرائح، يتميز النظام بقطع دوار 360 درجة وتثبيت مزدوج النقاط، مما يوفر عمليات قطع فعالة ودقيقة مع تقليل النفايات.

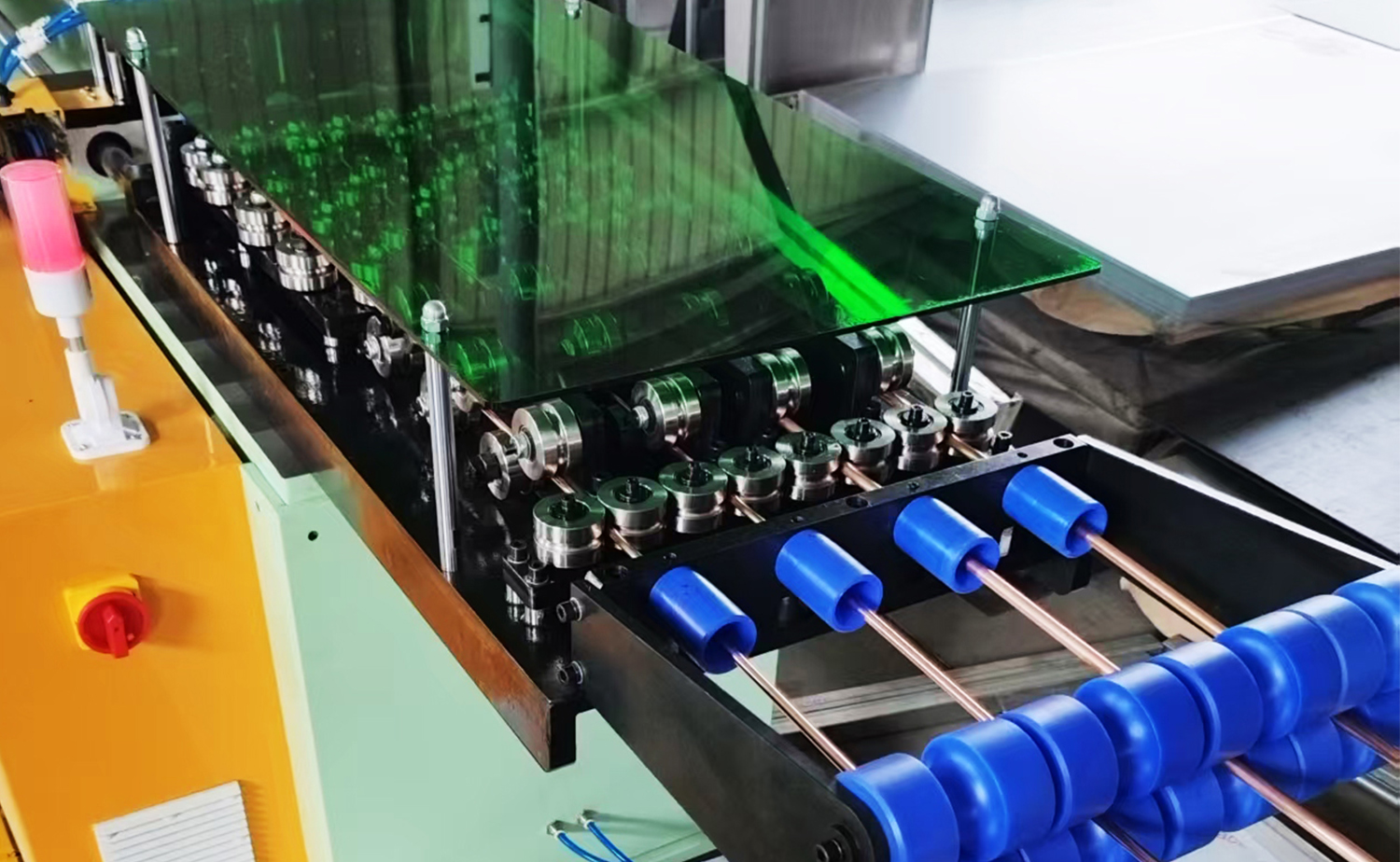

4. عجلة استقامة النايلون، مقترنة بحزام مطاطي على شكل حرف "U"، توجه الأنبوب بلطف، مما يمنع أي ضرر أو خدوش على السطح أثناء التشغيل.

جدول المعلمات

المعلمة التقنية الرئيسية

البند المعلمة ملاحظة
مادة اكتب أنبوب نحاسي TP2 (M/M2)، ألومنيوم ناعم 6063 أو ما يعادلها من المنتجات القياسية
النحاس OD وسمك التطوير التنظيمي: ø16، ø18، ø22، ø28؛ سمك الجدار: 1-2 ملم
أبعاد الملف والوزن النوع غير الملفوف (بكرة خشبية OD: 1070 مم، السمك: 300 مم)؛ الفتحة الداخلية: 136 ملم
القدرة على المعالجة عدد القطع لكل دورة 1 قطعة 1 1 1 1 تخطيط
طول القطع الحد الأدنى: ≥60 مم؛ الحد الأقصى: 10,000 مم
السكتة الدماغية التغذية مرة واحدة 1000 ملم (تغذية محرك سيرفو الكرة اللولبية)
كفاءة الإنتاج 6 قطع في الدقيقة (الطول = 1000 مم، أنبوب ø16 كمثال) يختلف مع القطر والسمك
دقة المعالجة التسامح الاستقامة ≥3‰ (عندما يكون L <1000 مم)
طول التسامح -L <100 مم: ± 0.2 مم-
-100-600 ملم: ±0.5 ملم
-600-1800 ملم: 0-1 ملم
-1800-4200 ملم: 0-3 ملم
قطع نهاية التسطيح ± ± 0.5 مم (الطول ≥ 1000 مم)
حالة السطح لا توجد خدوش أو سحب أو خدوش مرئية على أنابيب النحاس/الألومنيوم
البيئة القوة 4 كيلو واط
ضغط الهواء 0.5-0.7 ميجا باسكال
الأبعاد - الوحدة الرئيسية: 3500 (طول) × 950 (عرض) × 1400 (ارتفاع) ملم
- رف التجميع: 2000 (طول) × 950 (عرض) × 800 (ارتفاع) ملم
البصمة الإجمالي: 13,500 (طول) × 1250 (عرض) × 1800 (ارتفاع) ملم (مقترح) رف لفائف 3 م، رف لفائف إلى مساحة الماكينة الرئيسية 5 م، طول الماكينة 3.5 م، رف التجميع 2 م
الوزن 2200 كجم

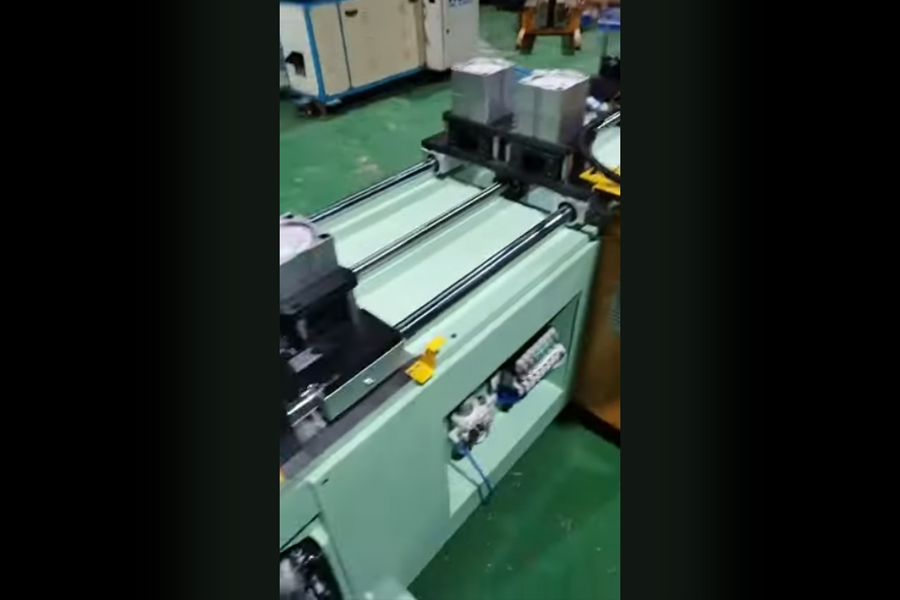

فيديو
