ماكينة ثني الأنابيب ذات الرأس الدوار CNC- ثنائية الاتجاه

العودة

  • ماكينة ثني الأنابيب ذات الرأس الدوار CNC- ثنائية الاتجاه
  • ماكينة ثني الأنابيب ذات الرأس الدوار CNC- ثنائية الاتجاه
  • ماكينة ثني الأنابيب ذات الرأس الدوار CNC- ثنائية الاتجاه
  • ماكينة ثني الأنابيب ذات الرأس الدوار CNC- ثنائية الاتجاه
  • ماكينة ثني الأنابيب ذات الرأس الدوار CNC- ثنائية الاتجاه
  • ماكينة ثني الأنابيب ذات الرأس الدوار CNC- ثنائية الاتجاه

الميزات

المعلمات الأساسية

فيديو

تطبيقات الصناعة

اتصل بنا

الميزات

ماكينة ثني الأنبوب CNC برأس دوار ذات 10 محاور

إن آلة ثني الأنبوب CNC ذات الرأس الدوار ذات 10 محاور مثالية لإنتاج أجزاء الأنابيب المعقدة مع أنصاف أقطار الانحناء المتعددة. يسمح رأس الانحناء الدوار بالتبديل السريع بين أنصاف الأقطار المختلفة دون تغيير الأدوات اليدوية، مما يحسن الكفاءة والمرونة في الإنتاج.

مجهزة بتحكم CNC متقدم وحركة متعددة المحاور، تضمن الماكينة دقة ثني عالية وجودة متسقة لتطبيقات تصنيع الأنابيب الصعبة.

الخصائص

• برنامج التحكم الرئيسي في المركز – نظام برمجي خاص بـ HUASHUN يوفر سهولة الوصول إلى أوضاع التشغيل التلقائية واليدوية مع واجهة سهلة الاستخدام.

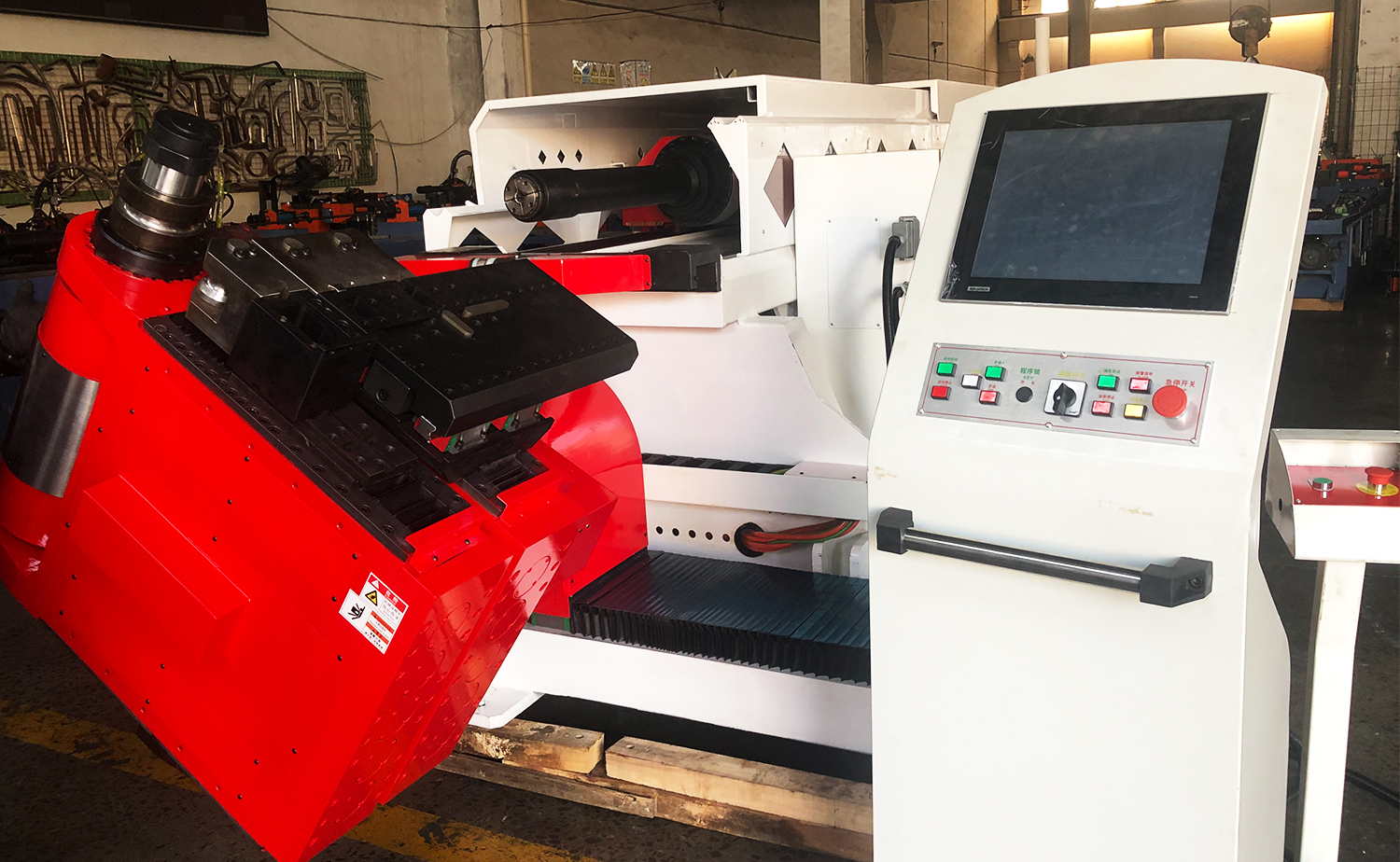

• مجهزة بجهاز كمبيوتر صناعي (نظام ويندوز) وشاشة تعمل باللمس مقاس 15 بوصة، تدعم استيراد الرسم وقراءته، مع محاكاة ثلاثية الأبعاد لعملية الثني وتطبيق الأنبوب.
• نظام التحكم ذو القيمة المطلقة ذات الحلقة المغلقة المؤازرة يضمن الدقة العالية والأداء المستقر للآلة.
• يتميز نظام التحكم بالتحويل في الاتجاهين بين إحداثيات XYZ وإحداثيات عمل YBC، مما يسمح بطرق برمجة مرنة.

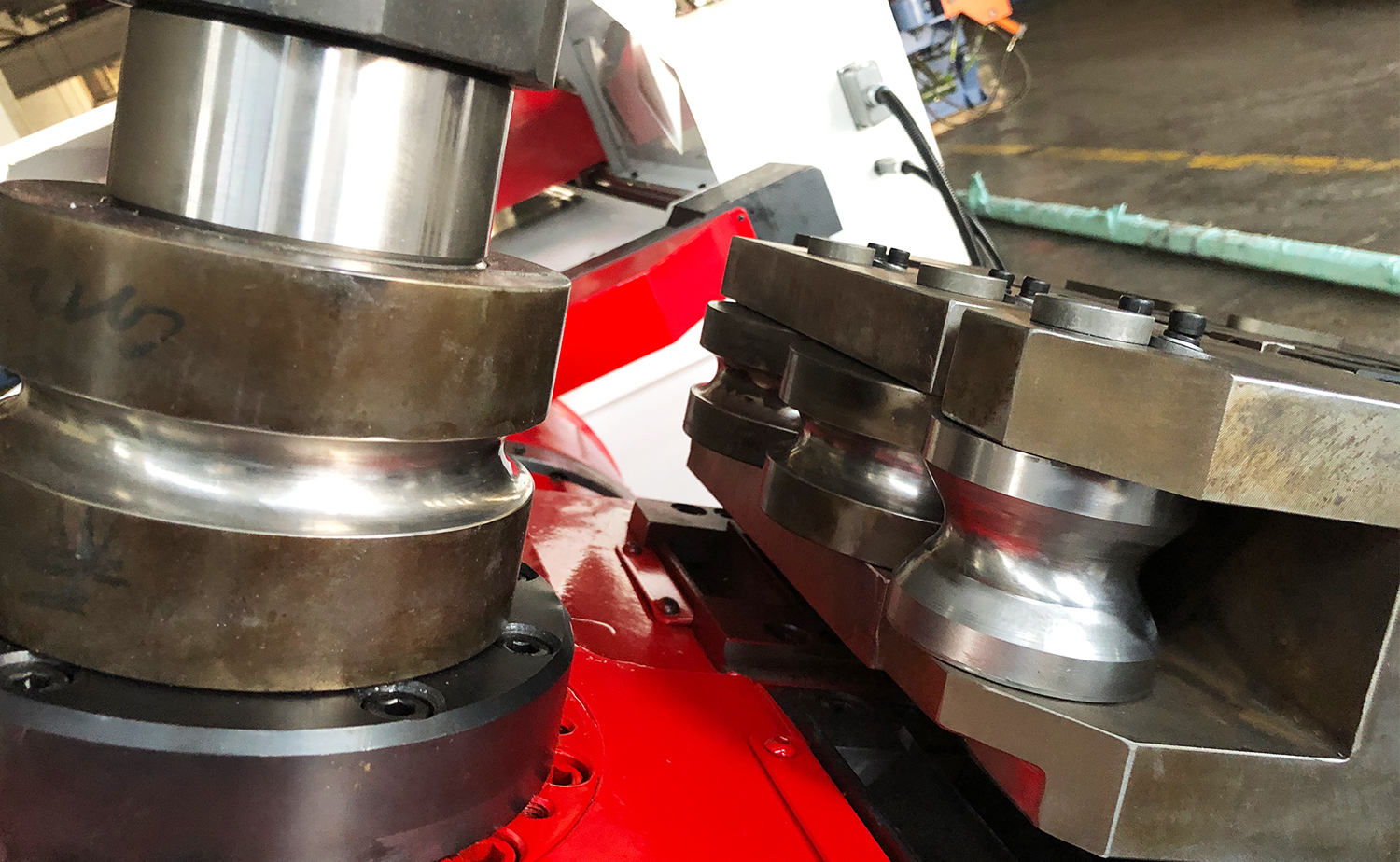

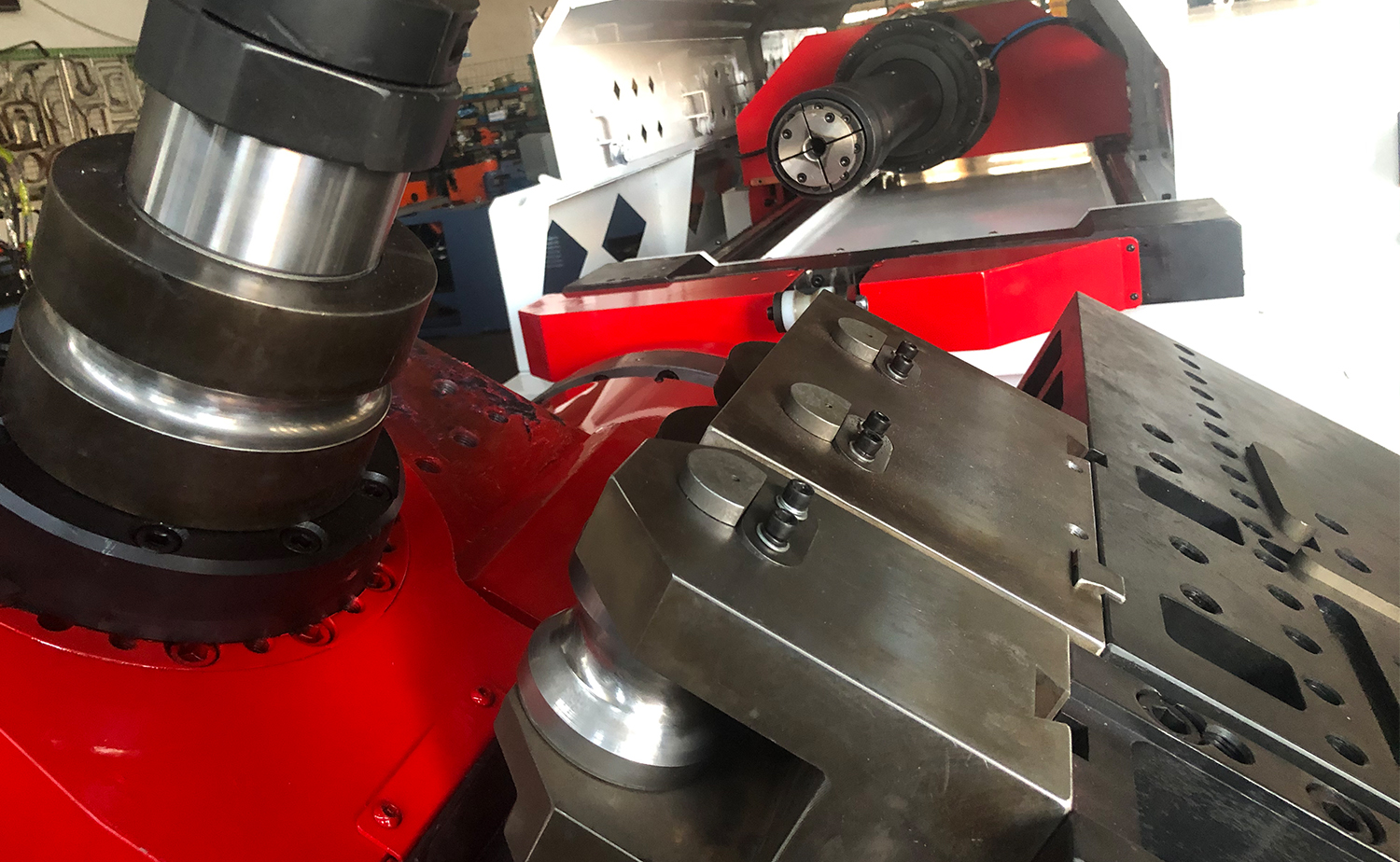

• يتيح تصميم رأس الثني الدوار عمليات الثني متعددة الاتجاهات، وهو مثالي لمكونات الأنابيب المعقدة ثلاثية الأبعاد.
• تم تحسين هيكل الرأس الدوار من خلال التحليل الميكانيكي الديناميكي، مما يوفر صلابة عالية وثباتًا ممتازًا، مما يضمن دقة ثني عالية دون اهتزاز أثناء التشغيل.
• تصميم الأدوات متعدد الطبقات (ما يصل إلى 6 مجموعات) يسمح بتركيب أنصاف أقطار انحناء مختلفة. يمكن أيضًا تكوين الطبقة العليا للثني بالدفع، مما يتيح التغيير التلقائي للأدوات أثناء عملية الثني.
• تتيح إمكانية التحكم عن بعد مساعدة البرنامج والدعم الفني.
• في الوضع التلقائي، يتم وضع المحور Y تلقائيًا لضمان جودة قطع العمل المتسقة.
• مزود بمنفذ إنترنت للاتصال بالنظام ونقل البيانات.
• يدعم النظام التشغيل متعدد اللغات ووظائف التشخيص الذاتي، مما يسهل تشغيل الماكينة وصيانتها.

جدول المعلمات

المعلمة التقنية الرئيسية

نموذج SB-50CNC-10A-6S
قدرة الانحناء القصوى للسحب (R = 1.5D) (الفولاذ الكربوني) Φ50×2t
قدرة الانحناء القصوى للسحب (R = 1.5D) (الفولاذ المقاوم للصدأ) Φ50×1.5 طن
أقصى قدرة على ثني السحب (R = 1.5D) (قضيب صلب من الفولاذ المقاوم للصدأ) Φ16mm
ماكس. مدة التغذية لمرة واحدة 2600 ملم
طريقة التغذية تغذية مباشرة/مشبكية
نصف قطر الانحناء (رسم الانحناء) R10-200 ملم
درجة الانحناء (رسم الانحناء) 190 درجة
ارسم اختلاف طبقة نصف القطر المنحني 45 فولت
سرعة الانحناء الحد الأقصى 150 درجة / ثانية
سرعة الدوران الحد الأقصى 300 درجة/ثانية
سرعة التغذية الحد الأقصى 1200 ملم/ثانية
دقة الانحناء ± 0.05 درجة
دقة الدوران ± 0.05 درجة
دقة التغذية ±0.05
دقة رأس الآلة لليسار واليمين ± 0.1 ملم
دقة دوران رأس الآلة ± 0.1 ملم
دقة إزاحة الداعم الجانبي ± 0.1 ملم
المشبك يموت دقة النزوح ± 0.1 ملم
طريقة إدخال البيانات مدخل USB أو قراءة ثلاثية الأبعاد
آلة غيغاواط: 3600 كجم
حجم الماكينة (L.W.H): 5600×1400×1500 ملم

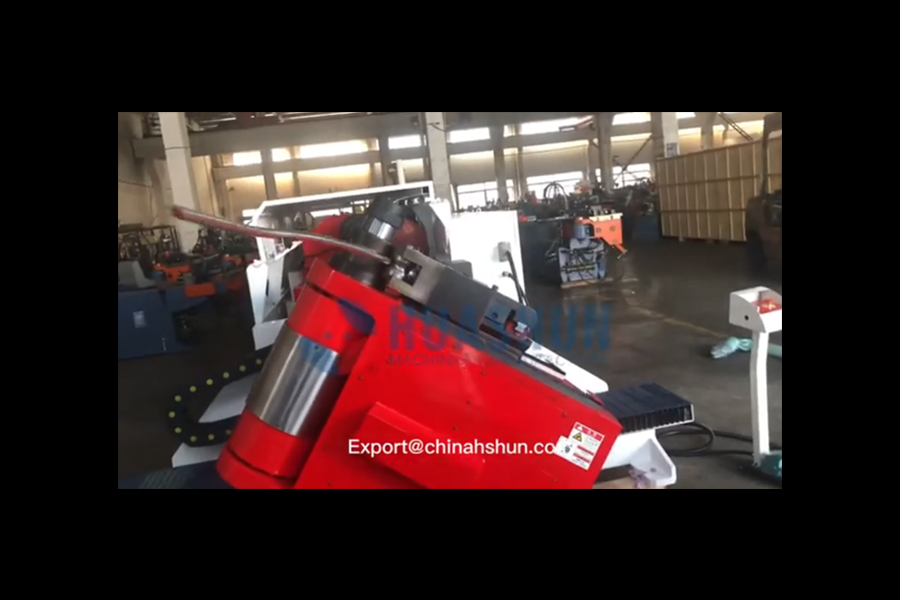

فيديو
