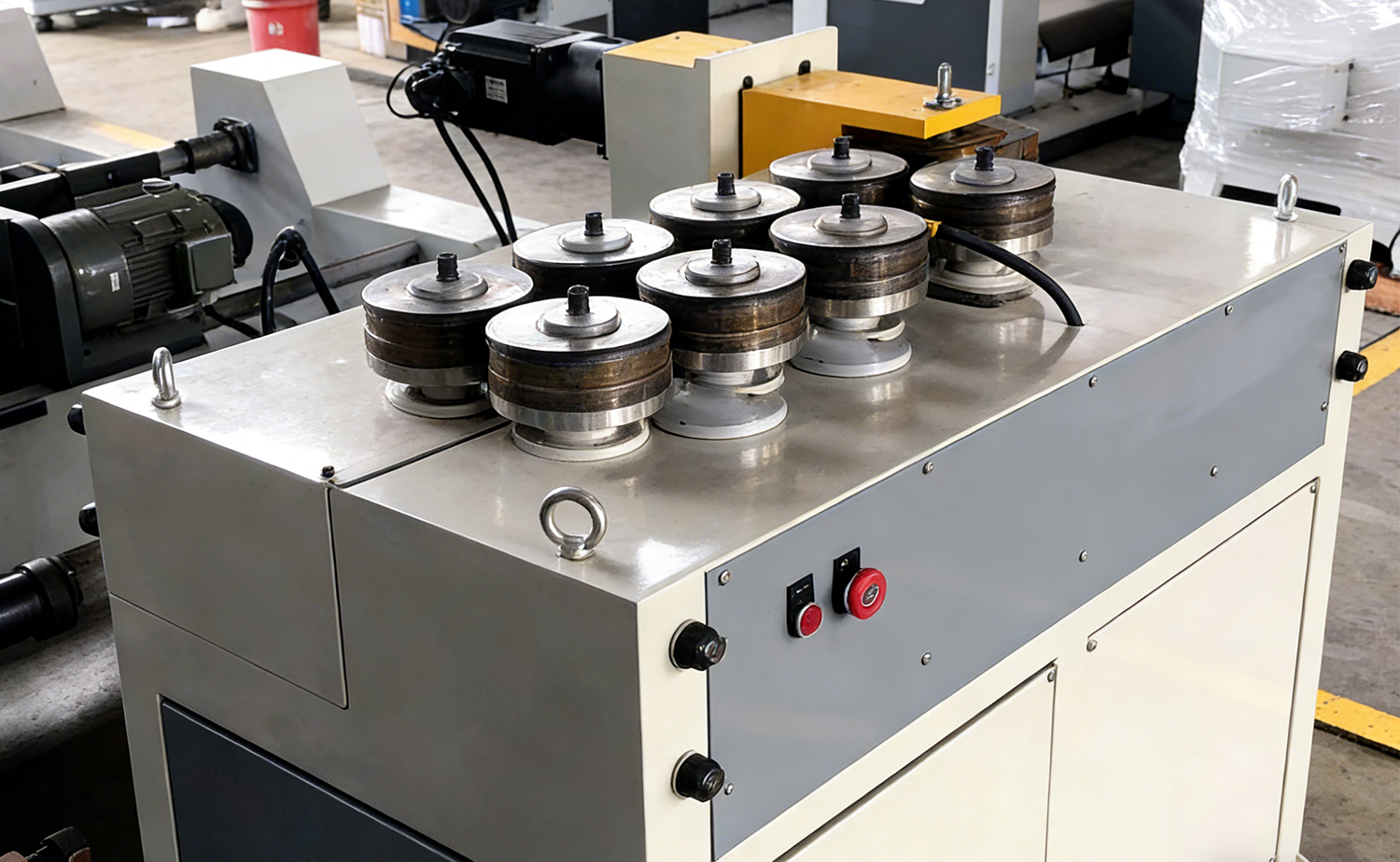

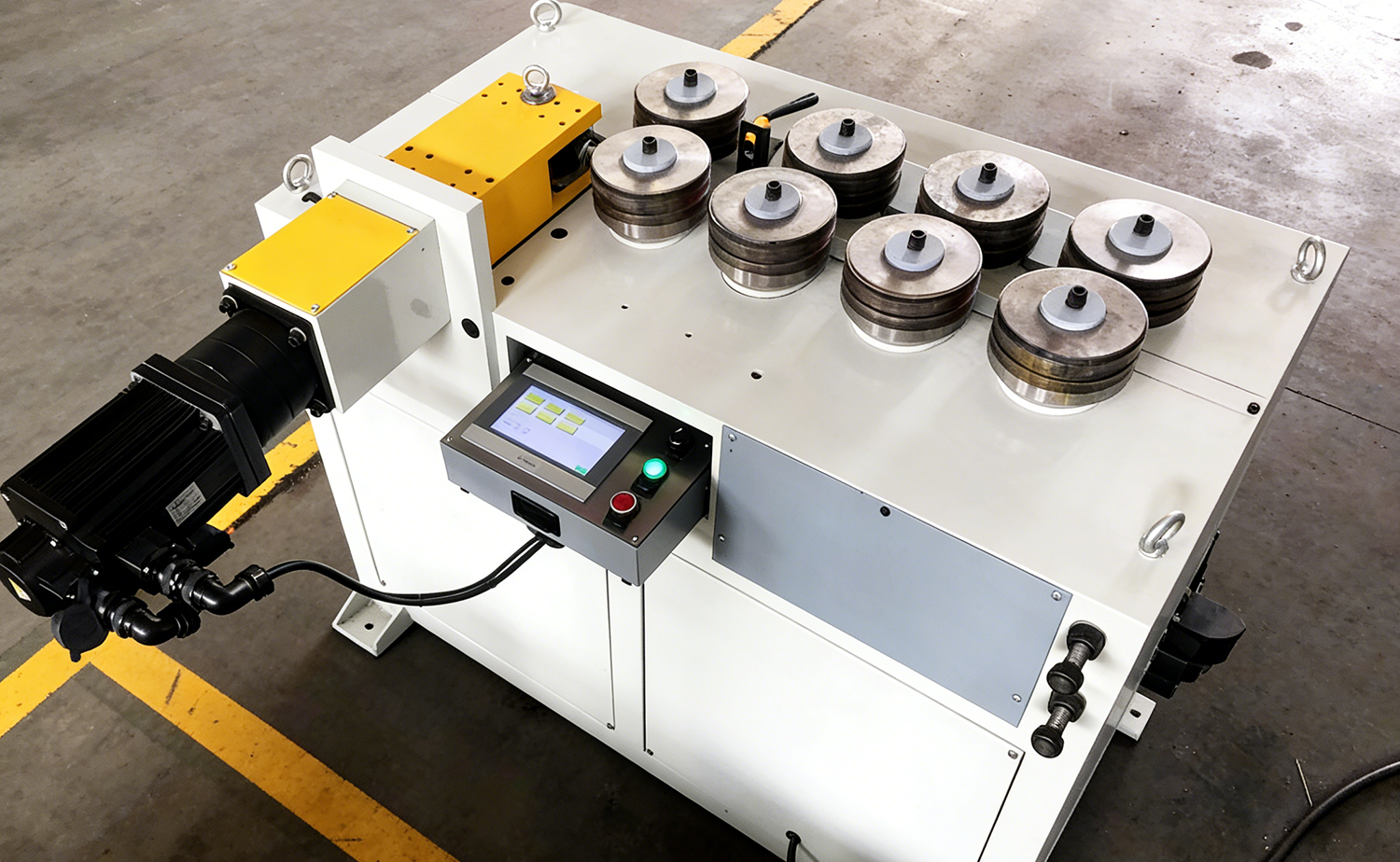

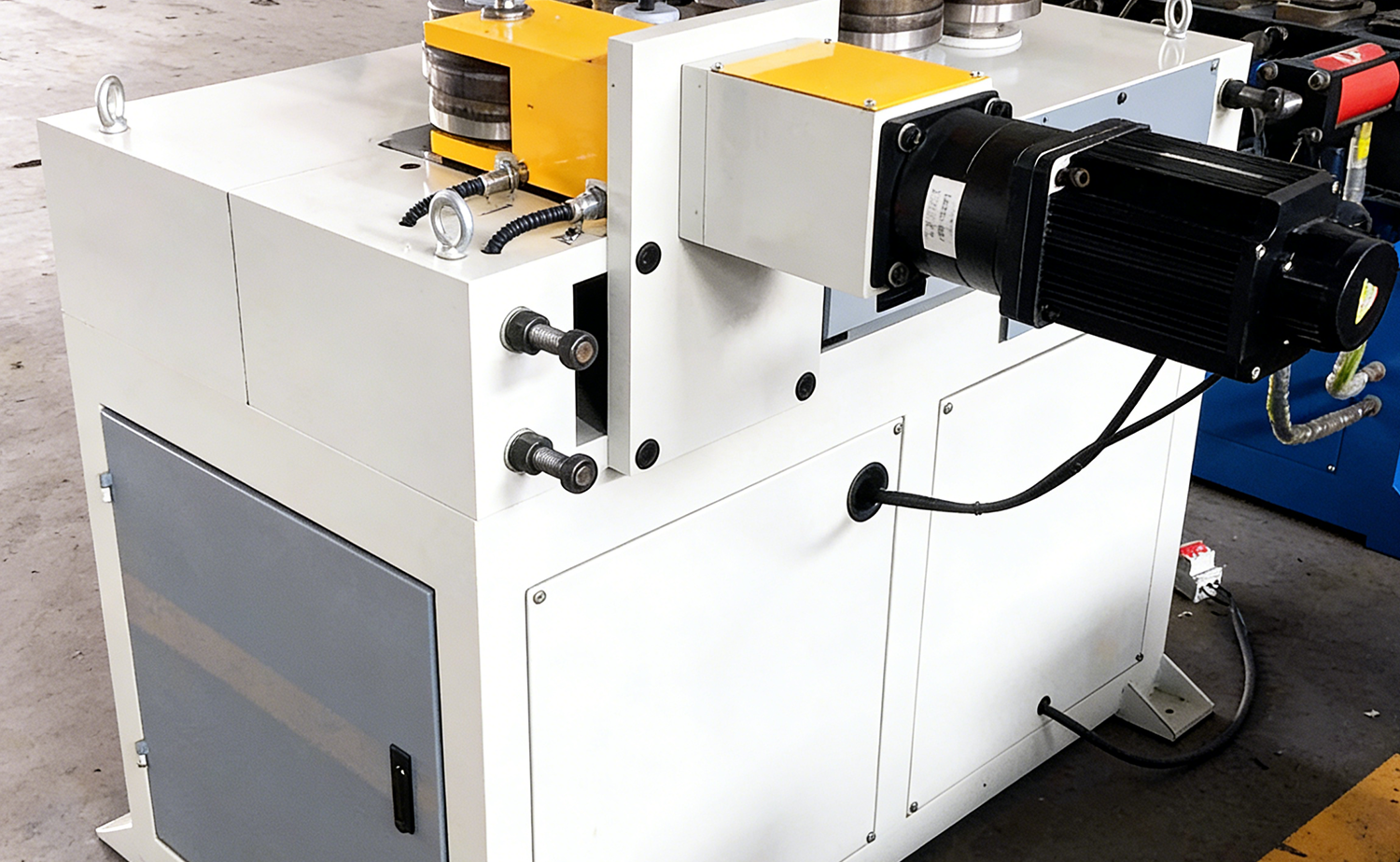

آلة ثني الأنابيب ذات الجدران الرقيقة عالية السرعة من سلسلة GY40 CNC

رجوع

  • آلة ثني الأنابيب ذات الجدران الرقيقة عالية السرعة من سلسلة GY40 CNC
  • آلة ثني الأنابيب ذات الجدران الرقيقة عالية السرعة من سلسلة GY40 CNC
  • آلة ثني الأنابيب ذات الجدران الرقيقة عالية السرعة من سلسلة GY40 CNC
  • آلة ثني الأنابيب ذات الجدران الرقيقة عالية السرعة من سلسلة GY40 CNC

المميزات

المعايير الأساسية

الفيديو

تطبيقات الصناعة

اتصل بنا

المميزات

1. يقوم المخفض بتشغيل مجموعة الأسلاك ليتم تشغيلها بواسطة الأسطوانة، مع هيكل مدمج وموثوقية عالية.
2. ليس من السهل انزلاق عجلة القيادة، ويمكن أيضًا ثني المادة ذات الجدران الرقيقة.
3. يتحكم المحرك المؤازر في تغيير القطر لتحقيق انحناءات متعددة ومختلفة
نصف القطر على أنبوب واحد.
4. يحتوي مفتاح القدم أيضًا على توقف الطوارئ، وهو سهل التشغيل.
5. الآلة متوازنة في ناقل الحركة، وتحتاج فقط إلى ضبط المعلمات على
هذه الشاشة، ويمكن الحصول على أشكال دائرية أو قوسية أو حلزونية ذات انحناءات مختلفة.
6. يمكن أن يؤدي تغيير شكل أخدود القالب إلى معالجة المقاطع المعدنية المختلفة، مثل الفولاذ الزاوي، والفولاذ المسطح، والفولاذ المستدير وغيرها من المقاطع العرضية الخاصة.
7. إن ثني المقاطع ذات نصف القطر الكبير يتجنب عيوب صنع قوالب ثني الأنابيب الكبيرة جدًا. إنه مكمل ضروري لا يمكن تحقيقه من خلال سلسلة آلات ثني الأنابيب أحادية الرأس ومزدوجة الرأس.

جدول المعايير

المعلمة التقنية الرئيسية

الاسم HSGY-40CNC HSGY-60CNC HSGY--80CNC HSGY-120CNC
ماكس. قدرة التدحرج (الفولاذ الكربوني) Φ40×2.5 ملم Φ60×2.0 ملم Φ80x3mm Φ120x4mm
ماكس. قدرة المتداول (الفولاذ المقاوم للصدأ) Φ40 × 1.3 مم Φ50 × 2.0 مم Φ80x2mm Φ110x3mm
دقيقة. نصف قطر الانحناء ص = 4-7.5 د 80 ملم 4-7.5 مرة من الأنبوب OD ص = 10 د
ماكس. نصف قطر الانحناء لا قيود لا قيود لا قيود لا قيود
سرعة المتداول 50-150 ملم/ثانية 50-150 ملم/ثانية 50-150 ملم/ثانية 8 م/دقيقة
سرعة دوران القالب المتداول 30r/دقيقة 36r/دقيقة 20r/دقيقة 15r/دقيقة
قطر قالب الانحناء 136 ملم 200 ملم 280 ملم
الانحناء قوة المحرك المؤازر 0.75 كيلو واط 1 كيلو واط 2 كيلو واط 5 كيلو واط (ميتسوبيشي)
محول تردد التغذية، قوة المحرك 3 كيلو واط 4 كيلو واط 7.5 كيلو واط 15 كيلو واط (العلامة التجارية الصينية)
البعد الآلة 900x600x1500mm 1000x800x1100 ملم 1500x1300x1200mm 2000x2000x1300 ملم
وزن الآلة 700 كلغ 1000 كلغ 1500 كلغ 4000 كلغ
