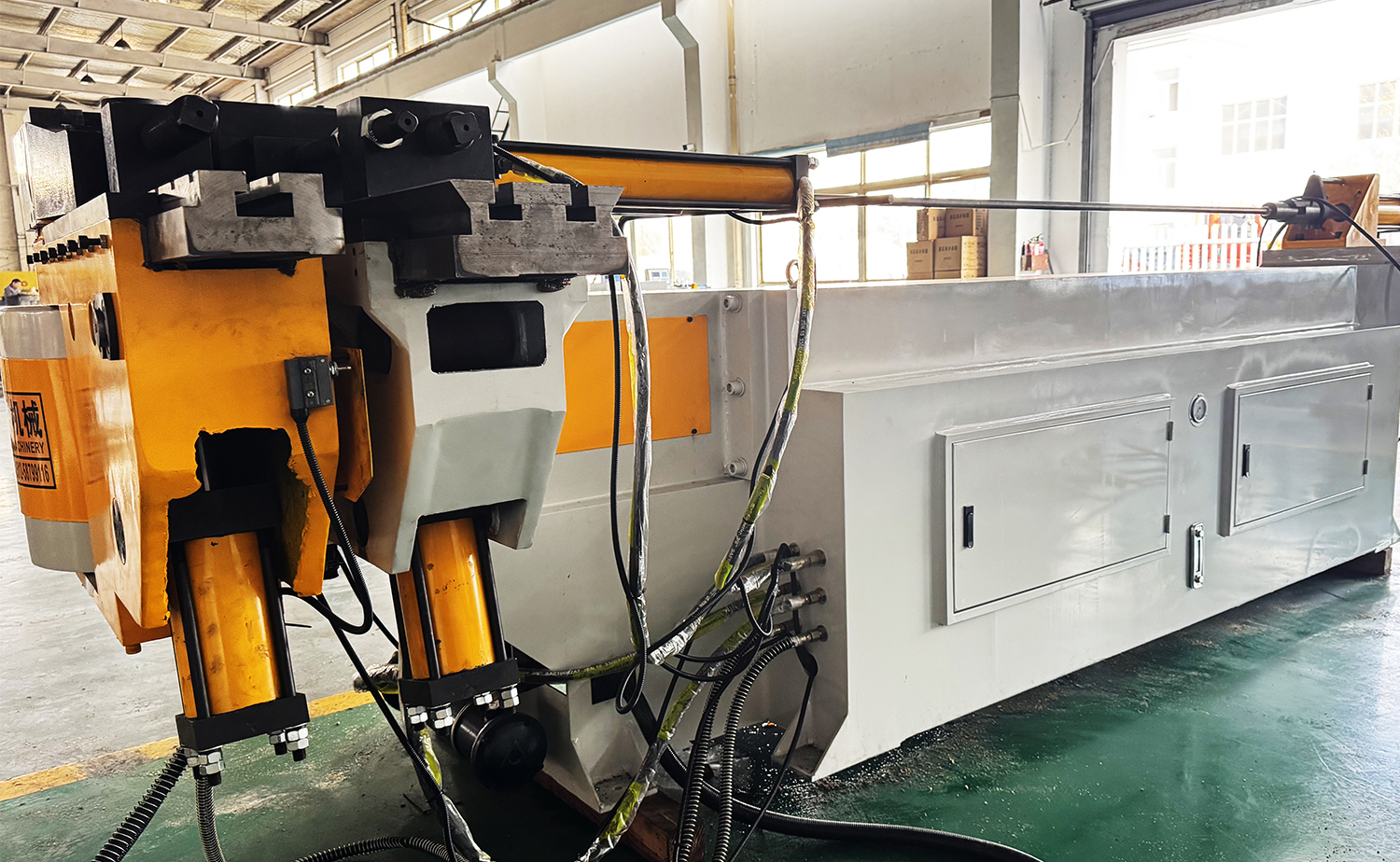

آلة ثني الأنبوب الهيدروليكي من سلسلة NC M مع التحكم في الشياق

العودة

  • آلة ثني الأنبوب الهيدروليكي من سلسلة NC M مع التحكم في الشياق
  • آلة ثني الأنبوب الهيدروليكي من سلسلة NC M مع التحكم في الشياق
  • آلة ثني الأنبوب الهيدروليكي من سلسلة NC M مع التحكم في الشياق
  • آلة ثني الأنبوب الهيدروليكي من سلسلة NC M مع التحكم في الشياق
  • آلة ثني الأنبوب الهيدروليكي من سلسلة NC M مع التحكم في الشياق

الميزات

المعلمات الأساسية

فيديو

تطبيقات الصناعة

اتصل بنا

الميزات

واجهة المستخدم

تعمل الواجهة البشرية على تسهيل التبديل بين الوضعين التلقائي واليدوي. اتجاه الانحناء هو في اتجاه عقارب الساعة، مع التثبيت الهيدروليكي على كل من قالب المشبك وقالب الضغط، مما يضمن إمساك المواد بشكل آمن.

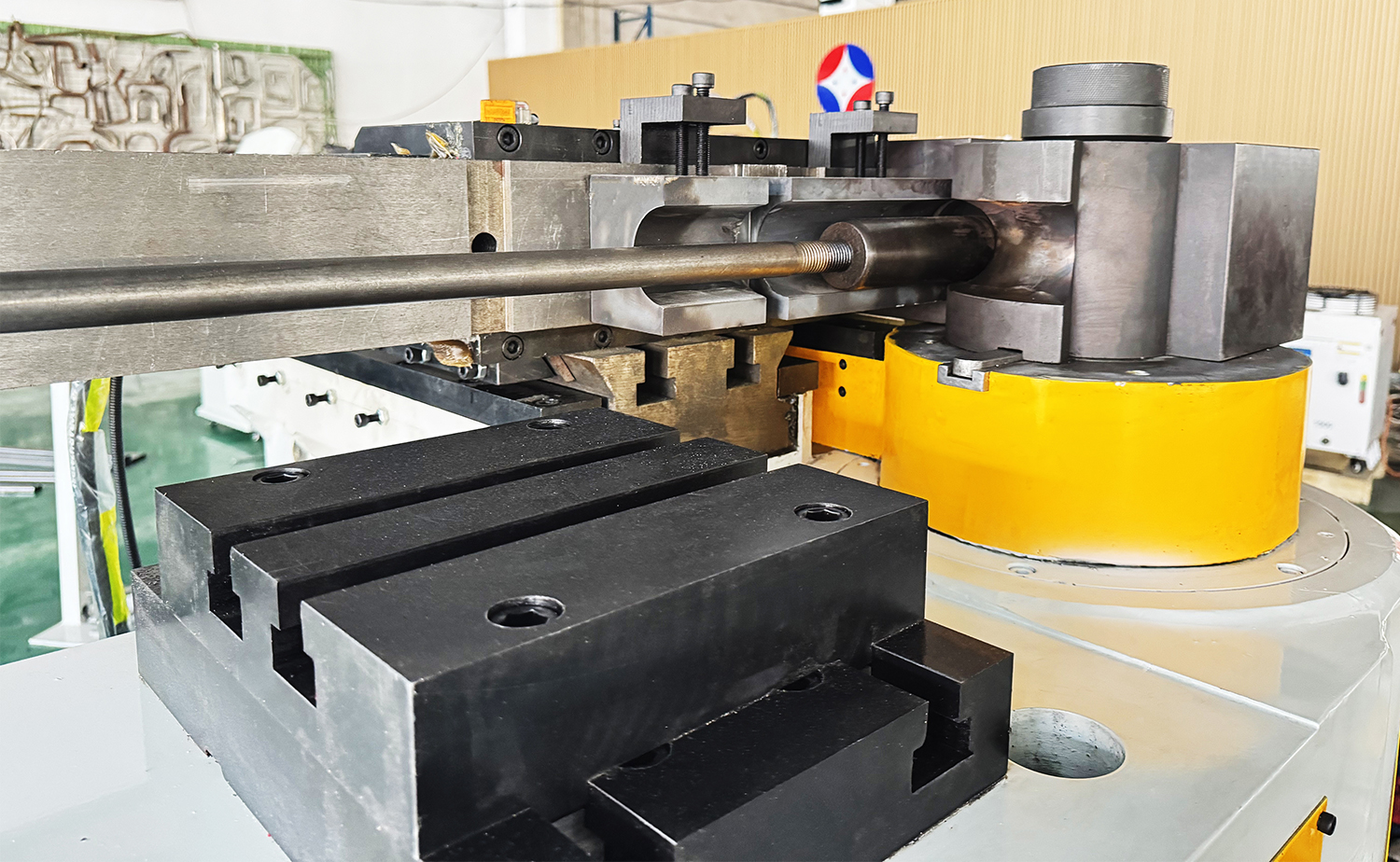

آلية الانحناء

يضمن قالب الضغط الهيدروليكي ذو التأثير المباشر مع صمام السرعة القابل للتعديل التشغيل السلس. يمكن للآلة تخزين ما يصل إلى 16 برنامجًا، كل منها قادر على 16 ثنيًا، وتتضمن تعويضًا خلفيًا قابلاً للبرمجة للحصول على نتائج دقيقة.

التغذية والدوران

يتم تشغيل محور الثني بواسطة أسطوانة، بينما تتم التغذية والتدوير يدويًا، مما يوفر سهولة التحكم والتخصيص لمختلف المهام.

التعامل مع المواد

يمكن تحقيق الانحناءات المتكررة وعالية الجودة على الفولاذ والفولاذ المقاوم للصدأ والألمنيوم والتيتانيوم والنحاس. تسمح دواسة القدم بالبدء السريع لدورات الانحناء.

الملحقات والطاقة

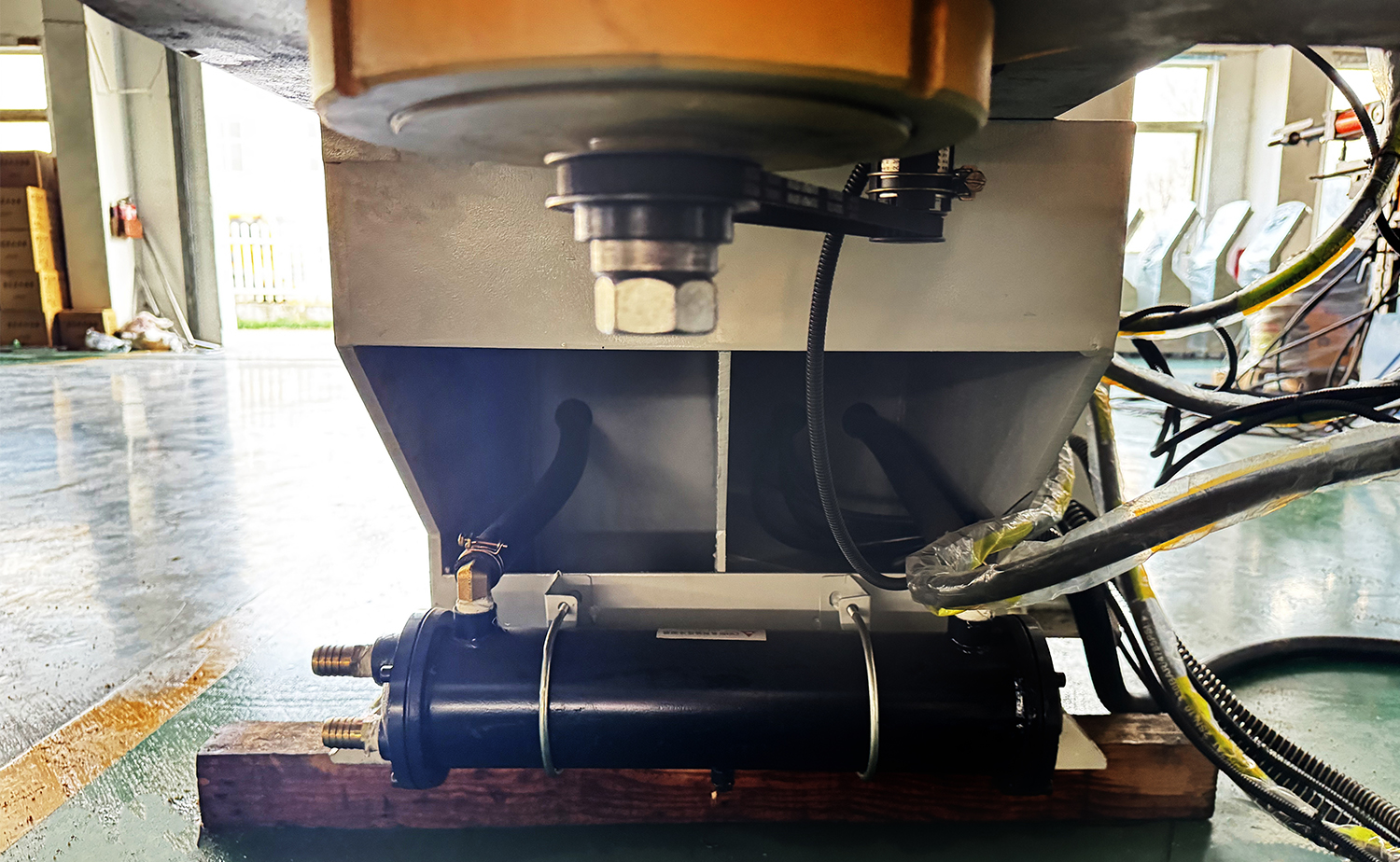

يشتمل على تبريد الماء، وأدوات ثني السحب، ودعامة قالب ممسحة، وقضيب مغزل، وصندوق أدوات مع أدوات قابلة للتعديل. التكوينات الكهربائية متوفرة في 3 مراحل 220 فولت، 380 فولت، أو 415 فولت.

جدول المعلمات

المعلمة التقنية الرئيسية

نموذج SB-75NC SB-89NC SB-100NC SB-115NC SB-133NC SB-168NC
ماكس بايب أود 75×4.0 ملم 89×6.0 ملم 100×6.0 ملم 115×8.0 ملم 133×10 ملم 168×14 ملم
أنبوب دائري غير قابل للصدأ 65×2.0 ملم 75×2.0 مم 85×3.0 ملم 100×3.0 ملم 125×3.5 ملم 145×6.0 ملم
أنبوب مربع من الفولاذ الطري 60×3.0 ملم 75×3.0 ملم 75×4.0 ملم 85×4.0 ملم 100×4.0 ملم 120×6.0 ملم
ماكس. سفر الدليل 3500 ملم 4000 ملم 4000 ملم 4200 ملم 5600 ملم 5700 ملم
ماكس. نصف قطر الانحناء 350 ملم 400 ملم 420 ملم 450 ملم 500 ملم 800 ملم
ماكس. زاوية الانحناء 190 درجة 190 درجة 190 درجة 190 درجة 190 درجة 190 درجة
أرقام الأنابيب الانحناء 16 قطعة 16 قطعة 16 قطعة 16 قطعة 16 قطعة 16 قطعة
ماكس. الضغط 14 ميجا باسكال 14 ميجا باسكال 16 ميجا باسكال 16 ميجا باسكال 16 ميجا باسكال 18 ميجا باسكال
قوة المحرك 7.5 كيلو واط 11 كيلو واط 15 كيلوواط 15 كيلوواط 22 كيلو واط 33 كيلوواط
البعد 4600×1300×1300 ملم 5200×1300×1400 ملم 5300×1400×1450 ملم 5700×1800×1450 ملم 7500×1900×1450 ملم 8500×2200×1800 ملم
الوزن 2800 كجم 3800 كجم 4200 كجم 5800 كجم 7200 كجم 14000 كجم

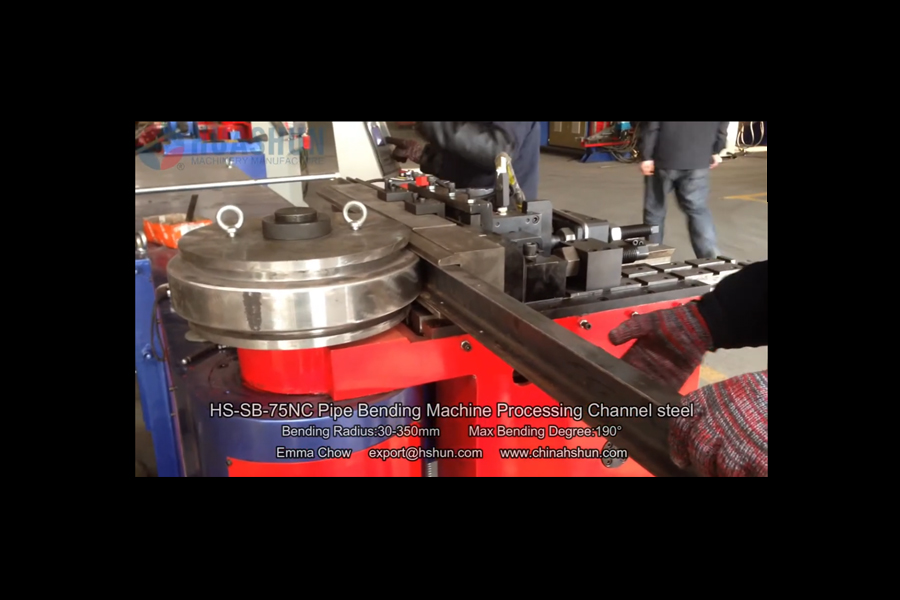

فيديو
