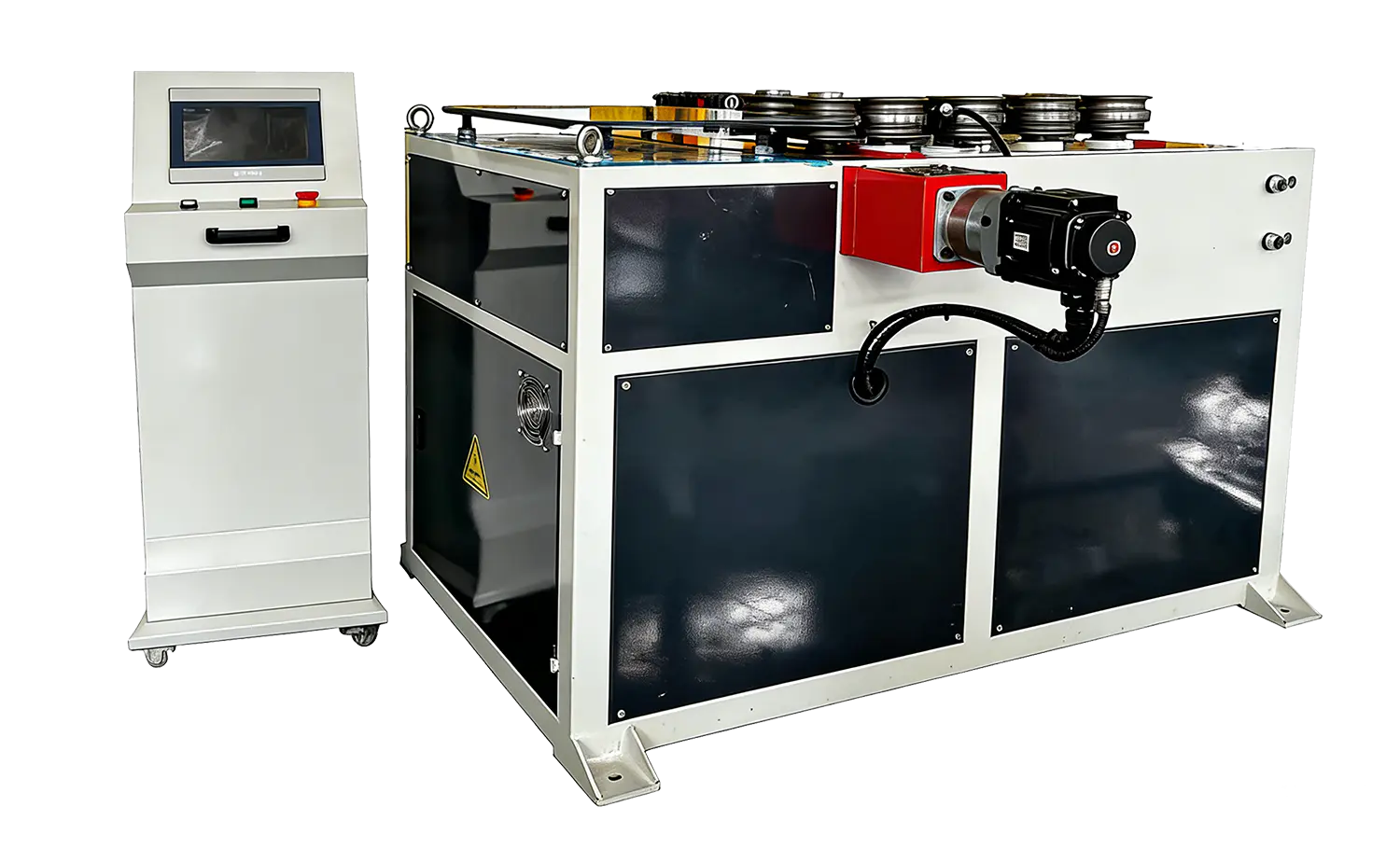

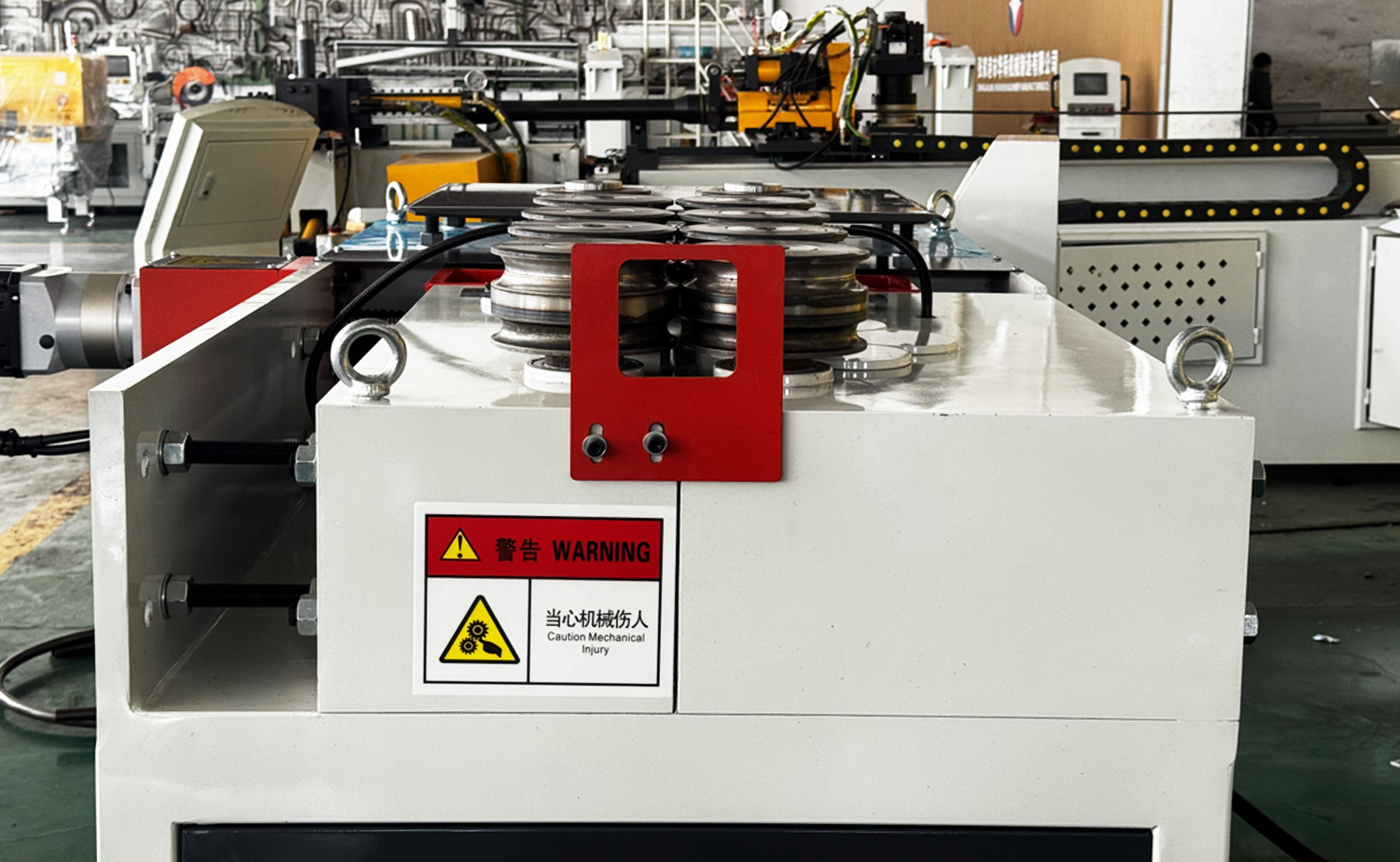

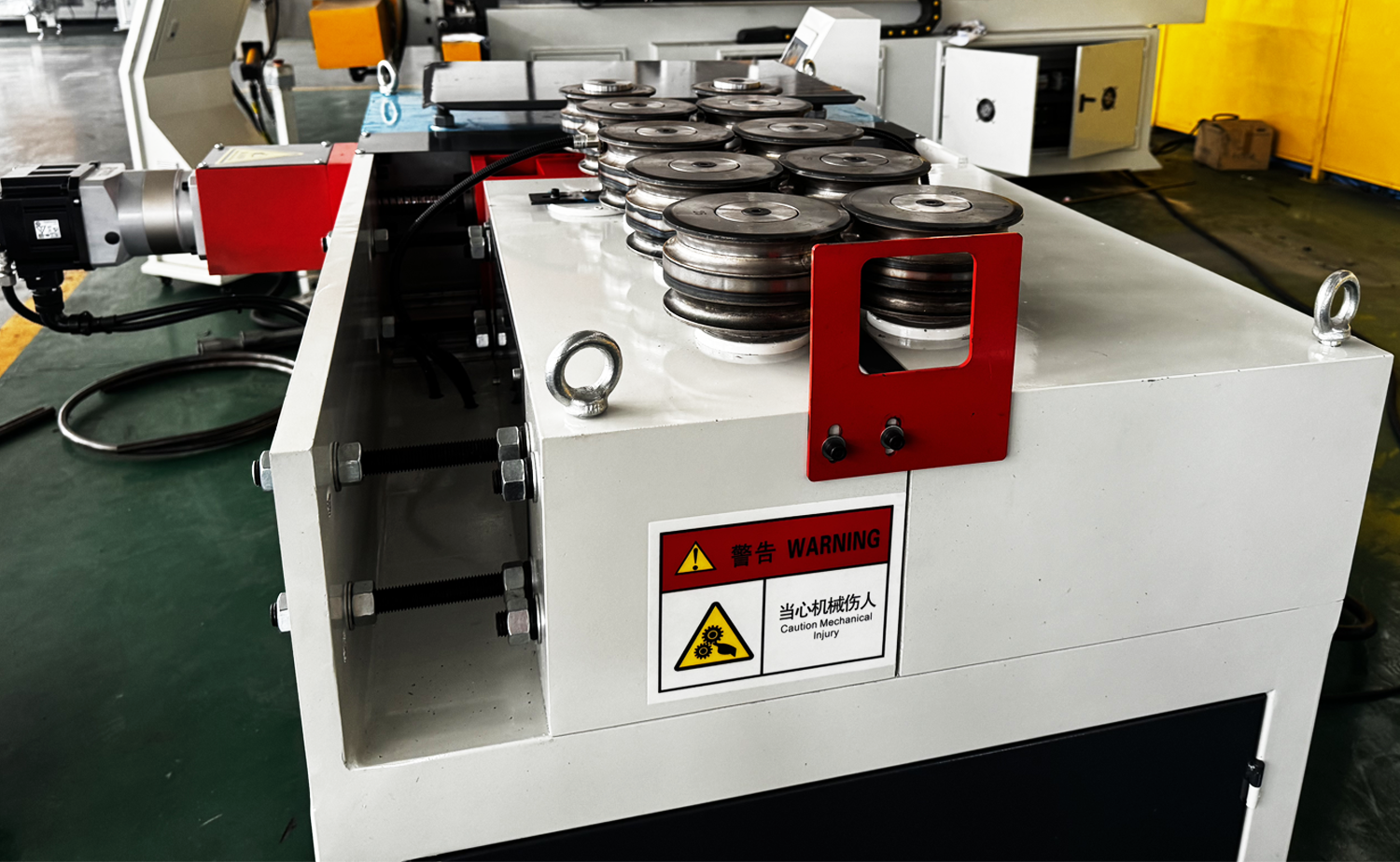

آلة لف الأنبوب الدائري من سلسلة GY S

رجوع

  • آلة لف الأنبوب الدائري من سلسلة GY S
  • آلة لف الأنبوب الدائري من سلسلة GY S
  • آلة لف الأنبوب الدائري من سلسلة GY S
  • آلة لف الأنبوب الدائري من سلسلة GY S

المميزات

المعايير الأساسية

الفيديو

تطبيقات الصناعة

اتصل بنا

المميزات

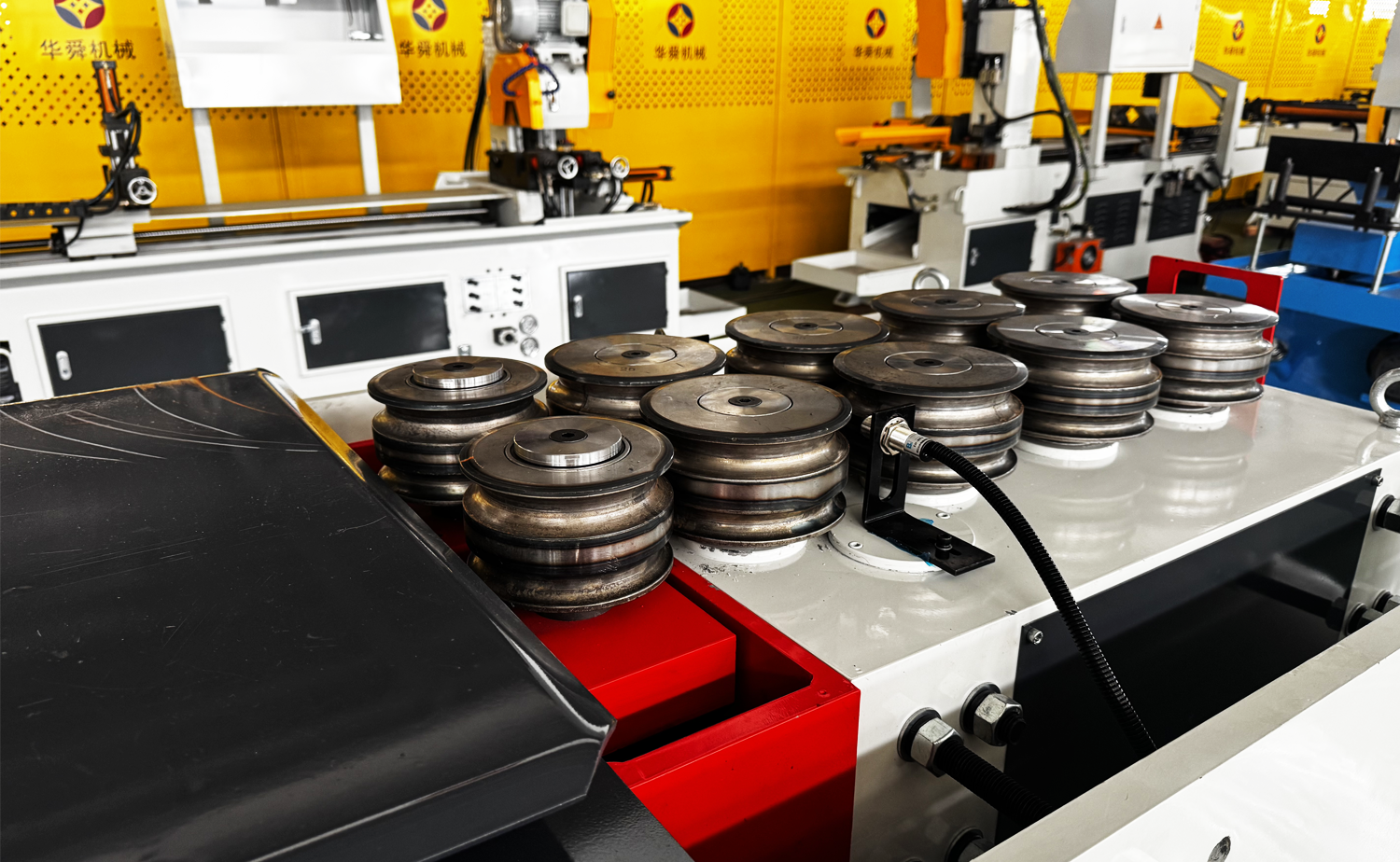

1. تتميز آلة اللف الدائرية بنظام نقل مدمج وموثوق يتم تشغيله بواسطة مخفض وبكرات. يضمن تصميمها ذو العجلات تغذية مستقرة دون انزلاق، مما يجعلها مناسبة حتى للمواد ذات الجدران الرقيقة.
2. محرك سيرفو عالي الدقة يتحكم في موضع الأسطوانة لتحقيق نصف قطر انحناء متعدد على نفس قطعة العمل.
3. يتم تشغيل الآلة من خلال واجهة شاشة تعمل باللمس سهلة الاستخدام، حيث يمكن ضبط المعلمات بسهولة لإنتاج أشكال دائرية، أو قوسية، أو حلزونية ذات تقوسات مختلفة.
4. يتضمن مفتاح القدم وظيفة التوقف في حالات الطوارئ لتشغيل آمن ومريح.
5. ببساطة عن طريق تغيير شكل الأخدود لقالب الأسطوانة، يمكن للآلة معالجة مختلف المقاطع المعدنية مثل الفولاذ الزاوي، الفولاذ المسطح، الفولاذ الدائري، وغيرها من المواد ذات القسم الخاص.
6. إنه مفيد بشكل خاص لثني المقاطع ذات نصف القطر الكبير، وتجنب الحاجة إلى قوالب ثني الأنابيب كبيرة الحجم - وهو مكمل مثالي لآلات ثني الأنابيب التقليدية ذات الرأس الواحد والرأس المزدوج.
7. مجهزة ببكرتين للضغط، يمكن للآلة تشكيل منحنيات على شكل S تلقائيًا في كلا الاتجاهين، مما يعزز المرونة ويوسع قدرتها على التشكيل.

جدول المعايير

المعلمة التقنية الرئيسية

الاسم HSGY-40CNC-3X-7W HSGY-60CNC-2X(s) HSGY-60CNC-2X(s)
ماكس. قدرة التدحرج (الفولاذ الكربوني) Φ40×2.5 ملم Φ60×3.0 ملم Φ60×3.0 ملم
ماكس. قدرة المتداول (الفولاذ المقاوم للصدأ) Φ40×2.0 ملم Φ60×2.0 ملم Φ60×2.0 ملم
دقيقة. نصف قطر الانحناء ص = 4-7.5 د 10-15 مرة من أنبوب OD 10-15 مرة من أنبوب OD
ماكس. زاوية الانحناء أي المتداول الدائري أي المتداول الدائري أي المتداول الدائري
سرعة المتداول 50-150 ملم/ثانية 50-150 ملم/ثانية 50-150 ملم/ثانية
سرعة دوران القالب المتداول 30r/دقيقة 40r/دقيقة 40r/دقيقة
قطر قالب الانحناء 136 ملم 1 كيلو واط 1 كيلو واط
الانحناء قوة المحرك المؤازر 3.8 كيلو واط 4.4 كيلو واط 4.4 كيلو واط
تغذية قوة المحرك المؤازر 1 كيلو واط 1 كيلو واط 1 كيلو واط
البعد الآلة 900x600x1500mm 1360x1220x1200 ملم 1360x1220x1200 ملم
وزن الآلة 700 كلغ 1400 كلغ 1400 كلغ
