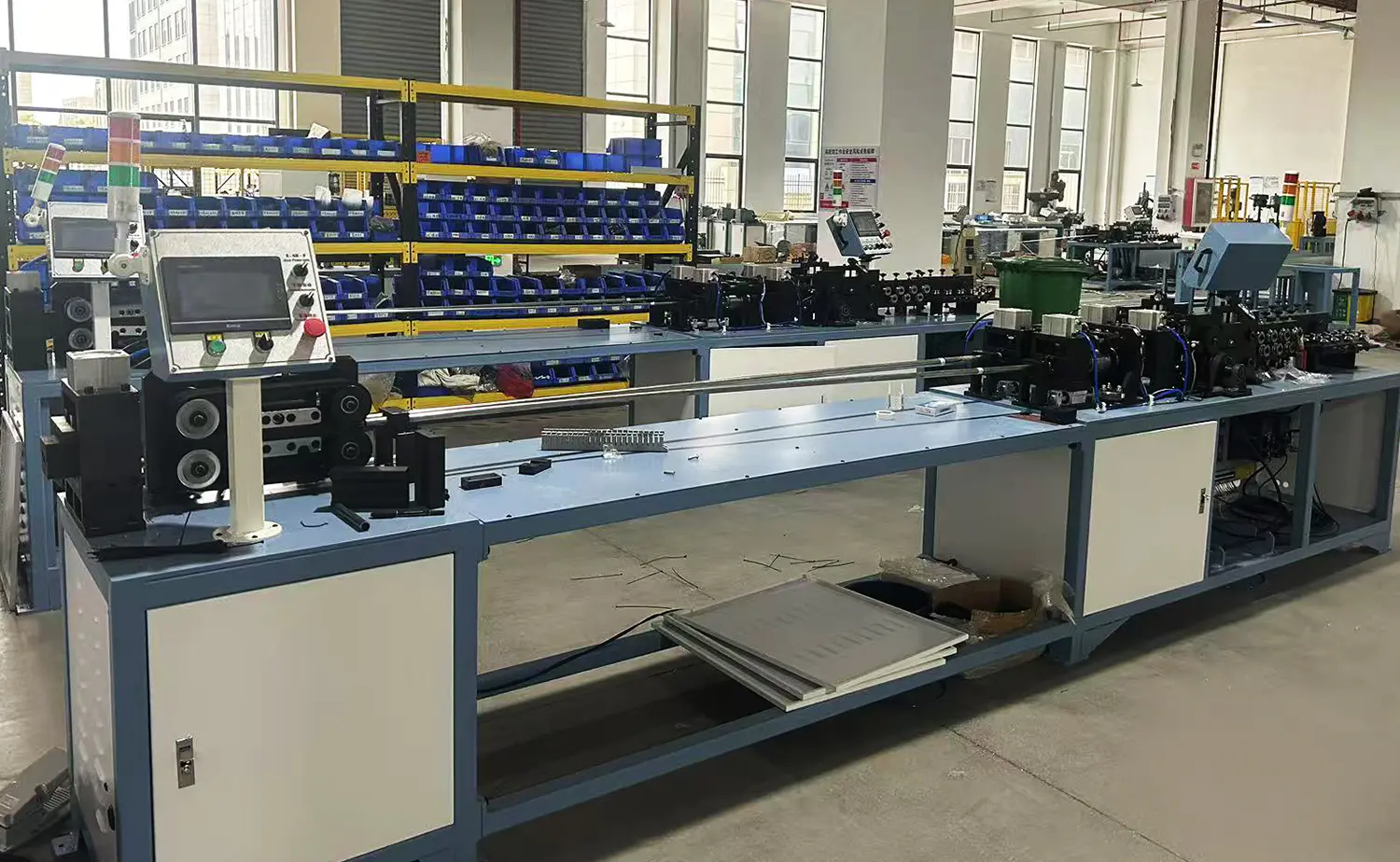

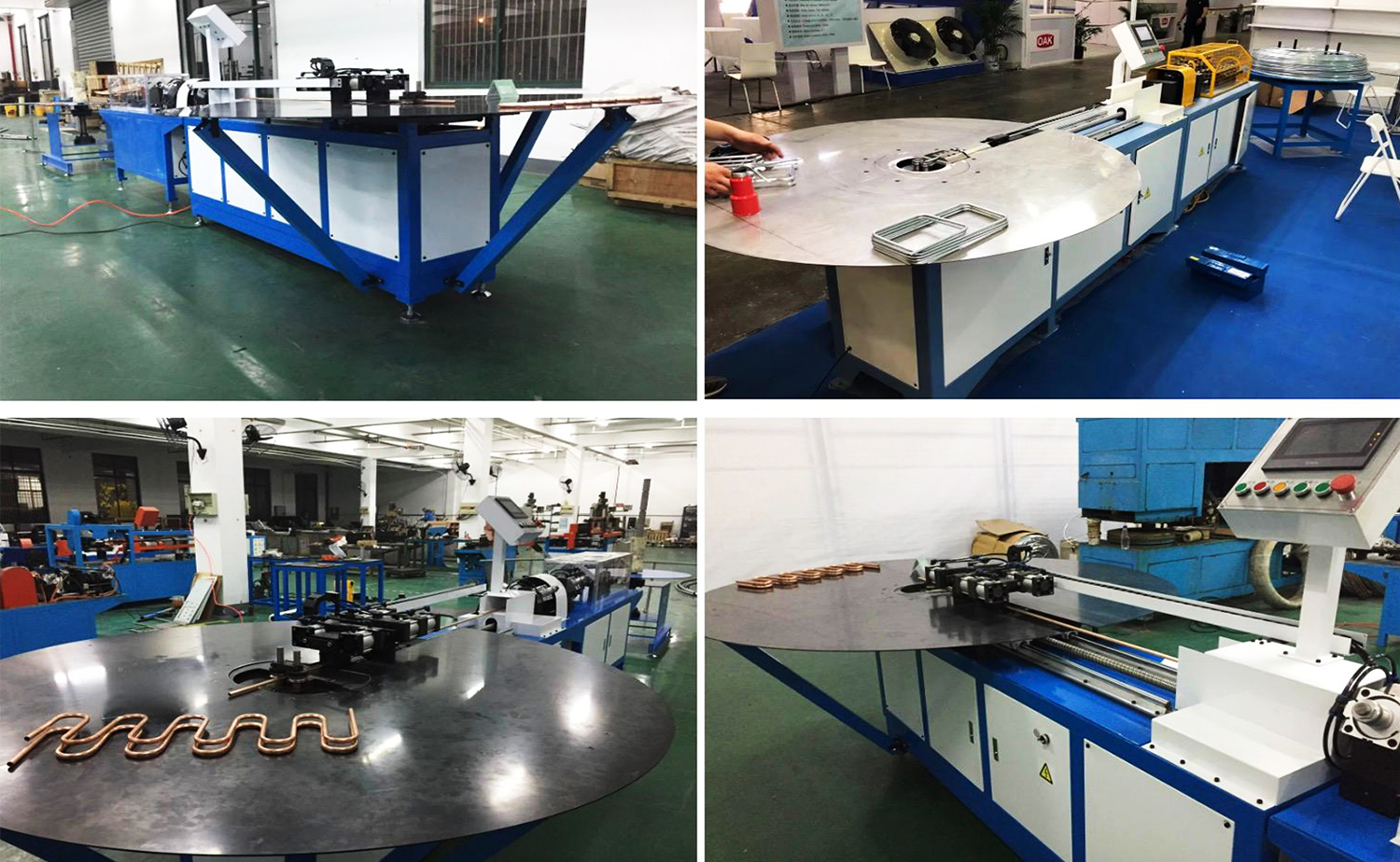

سلسلة SB-20CNC بندر أفعواني أوتوماتيكي بالكامل

العودة

  • سلسلة SB-20CNC بندر أفعواني أوتوماتيكي بالكامل
  • سلسلة SB-20CNC بندر أفعواني أوتوماتيكي بالكامل
  • سلسلة SB-20CNC بندر أفعواني أوتوماتيكي بالكامل
  • سلسلة SB-20CNC بندر أفعواني أوتوماتيكي بالكامل

الميزات

المعلمات الأساسية

فيديو

تطبيقات الصناعة

اتصل بنا

الميزات

تدمج آلة الثني السربنتينية الأوتوماتيكية بالكامل عملية فك اللف، والتقويم، والقطع، والثني في عملية واحدة، وهي مصممة خصيصًا لمعالجة أنابيب الألومنيوم أو النحاس أو أنابيب Bundy المفردة. بالمقارنة مع الطرق اليدوية التقليدية، فإن هذا النظام الأوتوماتيكي يعزز بشكل كبير الكفاءة ويقلل من تكاليف العمالة.

يعمل قالب التثبيت المكون من ثلاثة أجزاء على تقليل تشويه الأنبوب، مما يضمن حواف القطع الناعمة والدقيقة. يتم الحفاظ على تركيز عالي الدقة، مما يضمن جودة لحام ممتازة في العمليات اللاحقة. نظام القطع بدون شرائح يستخدم قطعًا دوارًا بزاوية 360 درجة مع مشبك من نقطتين، مما يضمن قطعًا نظيفًا بدون خسارة المواد.

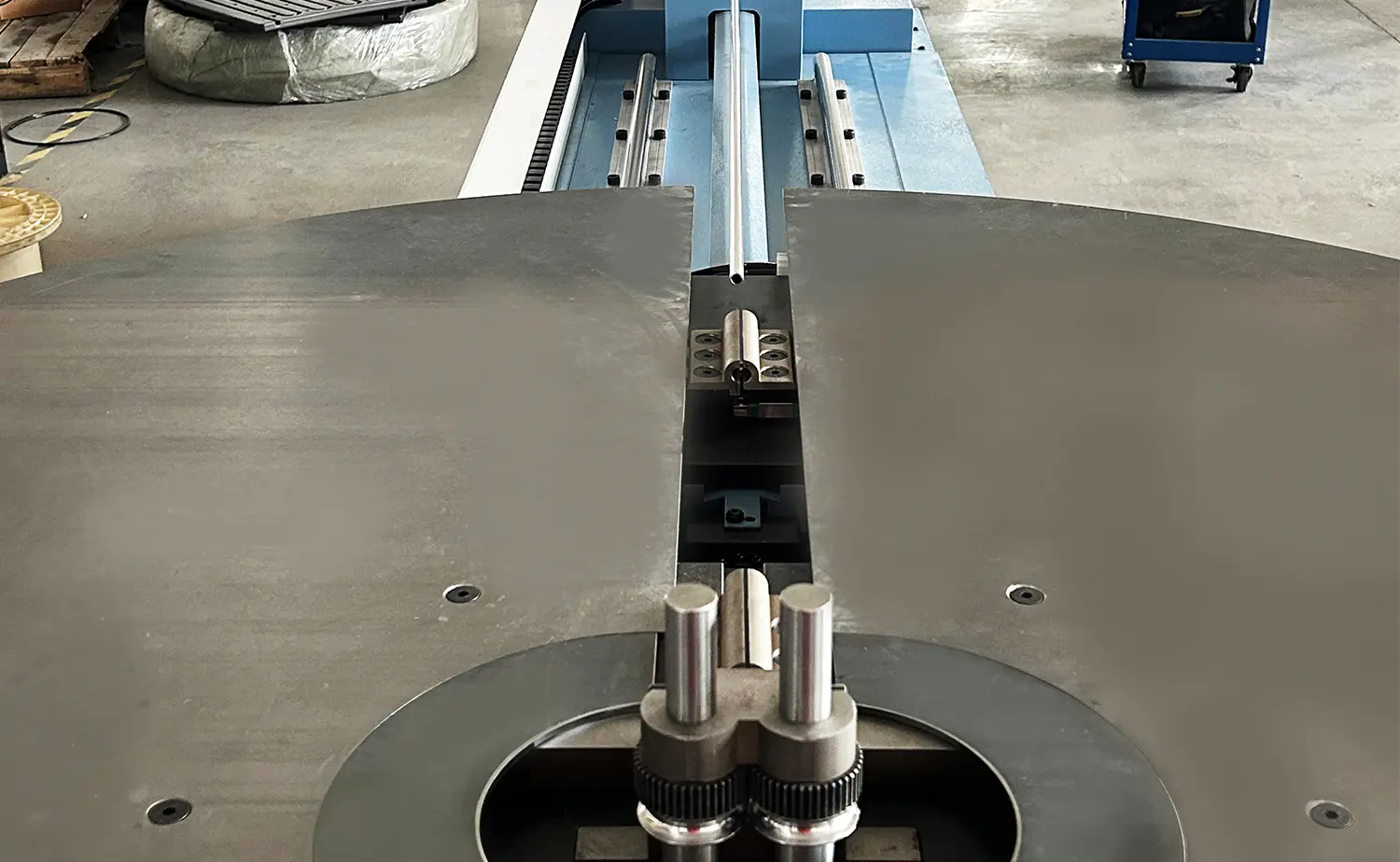

تتميز الماكينة بنظام ثني متحكم فيه مؤازرًا حاصل على براءة اختراع، مصمم لتحقيق زوايا واتجاهات ثني دقيقة. تضمن أدوات الثني المصممة خصيصًا أنصاف أقطار ثني متسقة مع الحد الأدنى من التشوه، مما يؤدي إلى انحناءات عالية الجودة وجذابة بصريًا.

جدول المعلمات

المعلمة التقنية الرئيسية

المعلمة البيانات
مادة الأنبوب أنبوب النحاس / أنبوب الألومنيوم / أنبوب بندي
ضغط الهواء 0.5-0.6 ميجا باسكال
الضغط الهيدروليكي 5-7 ميجا باسكال
قطر الأنبوب Φ3-20 مم (تغيير القالب)
سمك جدار الأنبوب 0.3-1.5 ملم
قدرة الانحناء أنبوب واحد
زاوية الانحناء 1 ~ 210 درجة
نصف قطر الانحناء R11~R50 (تغيير القالب)
أوقات الانحناء ما يصل إلى 110 مرة/دورة
طول التغذية 10-700 مم/مرة، يمكن إطعامه عدة مرات
حجم الجدول Φ1-5 م (يمكن تخصيصها)
نظام التحكم تحكم PLC / شاشة تعمل باللمس
قوة المحرك 9 كيلو واط
النظام الكهربائي 380 فولت، 50 هرتز، 3 مراحل (حسب الطلب)
البعد 2350 × 780 × 1590 مم 1570 × 530 × 1170 مم (باستثناء الجدول)

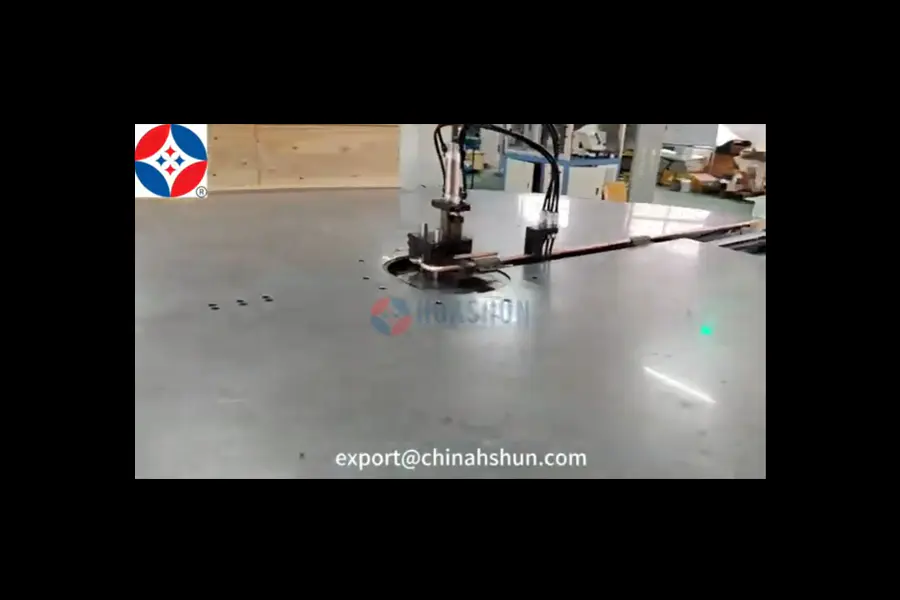

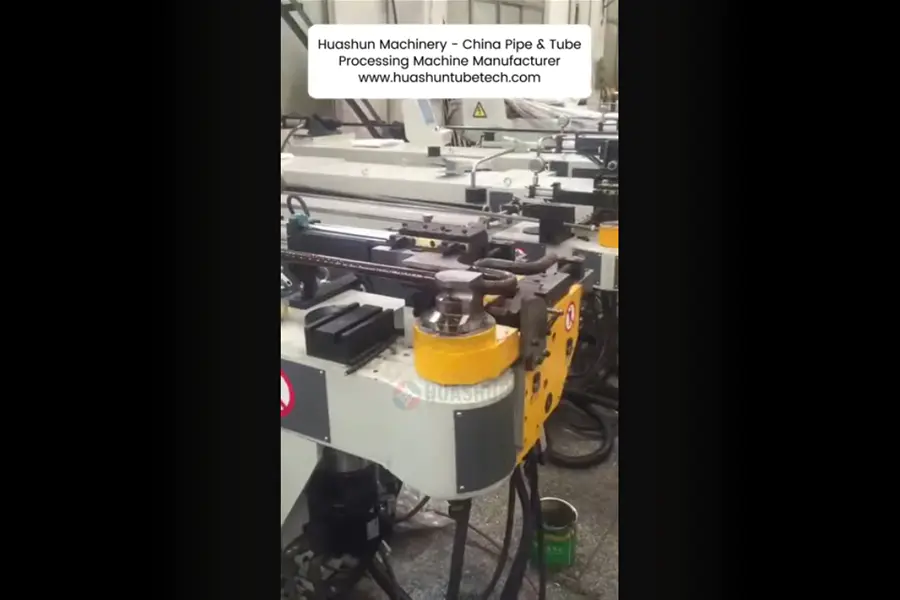

فيديو
